施耐德PLC知多少？M241 M251常見50問（三）

發布日期：2021-09-10 10:44:09 來源：行業動態瀏覽量：次

31.M241 擴展板有哪些類型?功能分別是什麽?

TMC4AI2 2 路電流或電壓輸入

TMC4AQ2 2 路電流或電壓輸出

TMC4TI2 2 路溫度輸入

TMC2SL1 1 路串行線路

TMC4HOIS01 起重應用

TMC4PACK01 包裝應用

僅可使用一個應用擴展板(起重或包裝應用)

32.M241 有無線解決方案嗎?通訊最大距離是多少?

有的,施耐德電氣提供 TCSWAAC13FB 無線藍牙通信適配器,無線藍牙連接通信允許在控製器周圍 10 米範圍內自由移動｡

33.M241 的環境特性(使用溫度和高度)是多少?

運行環境溫度:- 10...+ 55 攝氏度 (+14...+ 131 oF)

儲存環境溫度:- 40...+ 70 攝氏度 (- 40...+ 158 oF)

相對濕度:5...95% (無凝露)

正常運行海拔高度:0...2000 M

儲存環境海拔高度:0...3000 M

34.M241 的包裝盒中有些什麽東西?

包含一個控製器說明書

PLC 控製器

一個型號為 CR2032 的鋰電池

35.M241 擴展模塊安裝需要擴展適配器嗎?

不需要,M241IO 模塊側麵帶插接口,直接連接在 PLC 上即可｡

36.M241PLC 的 CPU 處理器的處理速度是多少赫茲?

333MHZ

37.TM3 擴展模塊共有幾類,型號上有什麽特點?

TM3 模塊可以作為 M221、241 和 M251 的常用擴展模塊,可分為四類,分別為:

數字量輸入輸出模塊 ( TM3D )

模擬量輸入輸出模塊 ( TM3A 和 TM3T)

專家模塊( TM3X )

專家模塊包括 TM3 接收和發送模塊以及 Tesys4 通道控製模塊

安全模塊 ( TM3S )

38.M241 的 Canopen 接口可以帶多少個從站?

TM241CEC××PLC 本體帶有一個 Canopen 接口和一個終端電阻的選擇開關｡

此 Canopen 最大可以帶 63 從站,同時接收或發送 PDO 都不能超過 252.

39.M241 PTO 走速度或位置模式,觸發功能塊後不動作,ErrorID 為“DisableAxis”,怎麽處理?

MC_Power_PTO 功能塊的輸入管腳“DriveReady”需要先置為 True,輸出管腳“Status”才會置為 True,然後軸上的運動功能塊才可執行｡

40.用戶在購買 TM2X1 係列 PLC 時,是否隨機自帶 SD 卡?

SD 卡需單獨配置,用戶可以用標準 SD 存儲卡,建議用戶訂購施耐德電氣 256MB 的 SD 卡(型號:TMASD1)｡

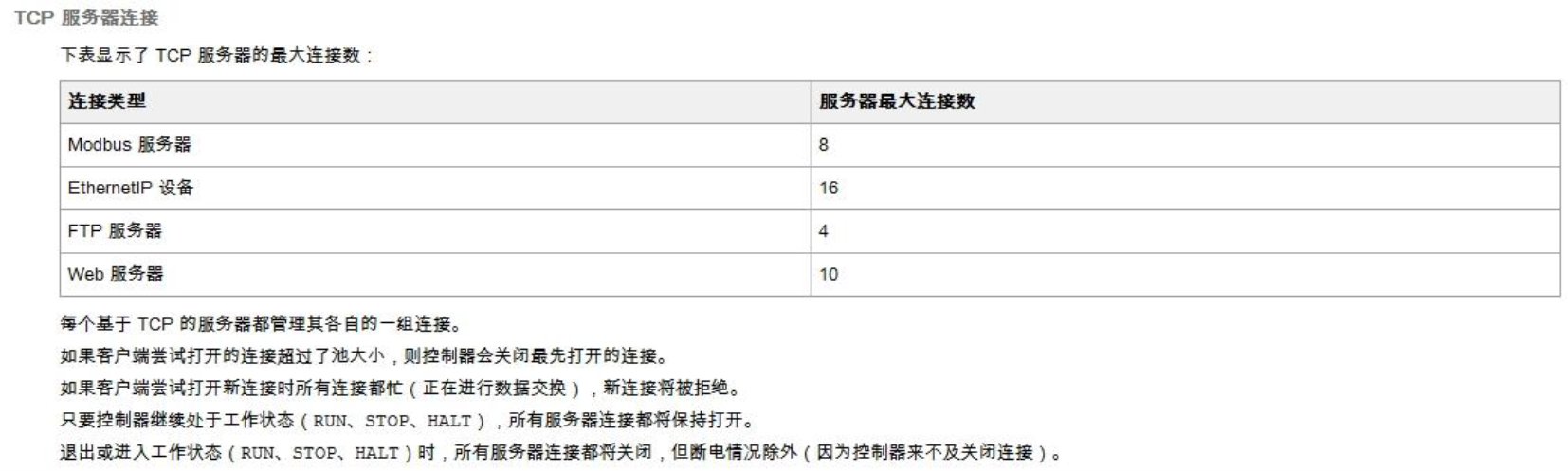

41.M241 以太網口最大連接數是多少?

42.SoMachine V4.2 裏的 241 是否可以做 EIP 通訊的主站?

在 SoMachine v4.2 的版本中 241 可以做 EIP 的主站,但不是所有的 241PLC 都可以做 EIP 的主站｡像 TM241CEC*帶 CANOPEN 通訊的就不能做為 EIP 的主站,其他的可以做主站｡

43.M241 中如何提高 PWM 占空比精度?

調用功能塊 PWM_M241,SoMachine v4.3 軟件增加了輸入管腳 Highprecision,將此參數設置為 TRUE,則以 0.1%為單位指定占空比｡Duty 參數此時的設置範圍為 0-1000(0%-100%)｡

44.TM4ES4 的初始默認 ip 地址是多少?

TM4ES4

缺省 IP 地址為 11.11.x.x｡

缺省 IP 地址最後兩個字段由模塊 MAC 地址最後兩個十六進製字節的十進製數字組成｡模塊的 MAC 地址可以在模塊正麵底部獲得｡

缺省子網掩碼是 255.0.0.0｡

注意: MAC 地址始終以十六進製格式編寫,IP 地址則采用十進製格式｡必須將 MAC 地址轉換為十進製格式｡

示例:如果 MAC 地址為 00.80.F4.01.80.F2,則缺省IP 地址為 11.11.128.242｡

45.M251 集成的以太網口,最大連接數是多少?

連接類型	最大連接數
Modbus 服務器	8
Modbus 客戶端	8
EtherNet/IP 目標	16
FTP 服務器	4
Web 服務器	10
SoMachine 協議(SoMachine 軟件､跟蹤､Web視圖､HMI 設備)	8

注意: 當配置至少一個 EtherNet/IP 目標時,連接的總數(EtherNet/IP 和 Modbus TCP)限為 16｡僅當 Modbus TCP iosescanner 是唯一使用的情況下,從站設備的總數最多可達 64｡這些最大值在構建時受到控製｡

46.M241Canopen 每增加一個從站,應用程序平均增加多大?

M241Canopen 每增加一個從站,應用程序平均（jun1）增加 10K.
