教你幾步搞定模擬量計算

A＝f（D）可以表示為數學方程：

A＝（D－D0）×（Am－A0）／（Dm－D0）＋A0。

D＝（A－A0）×（Dm－D0）／（Am－A0）＋D0。

A＝（D－6400）×（20－4）／（32000－6400）＋4

假設該模擬量與AIW0對應，則當AIW0的值為12800時，相應的模擬電信號是6400×16／25600＋4＝8mA。

又如，某溫度傳感器，－10—60℃與4—20mA相對應，以T表示溫度值，AIW0為PLC模擬量采樣值，則根據上式直接代入得出：T=70×（AIW0－6400）／25600－10 可以用T直接顯示溫度值。

模擬量值和A/D轉換值的轉換理解起來比較困難，該段多讀幾遍，結合所舉例子，就會理解。為了讓您方便地理解，我們再舉一個例子：

您可以組建一個小的實例係統演示模擬量編程。本實例的的CPU是CPU222，僅帶一個模擬量擴展模塊EM235，該模塊的第一個通道連接一塊帶4—20mA變送輸出的溫度顯示儀表，該儀表的量程設置為0—100度，即0度時輸出4mA，100度時輸出20mA。溫度顯示儀表的鉑電阻輸入端接入一個220歐姆可調電位器。

通用比例換算公式

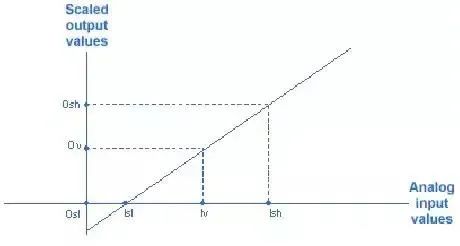

圖1. 模擬量比例換算關係 

實用指令庫

在STEP 7-Micro/WIN Programming Tips（Micro/WIN編程技巧中）的Tip38就是關於如何實現上述轉換的例程。為便於用戶使用，現已將其導出成為“自定義指令庫”，用戶可以添加到自己的Micro/WIN編程軟件中應用。

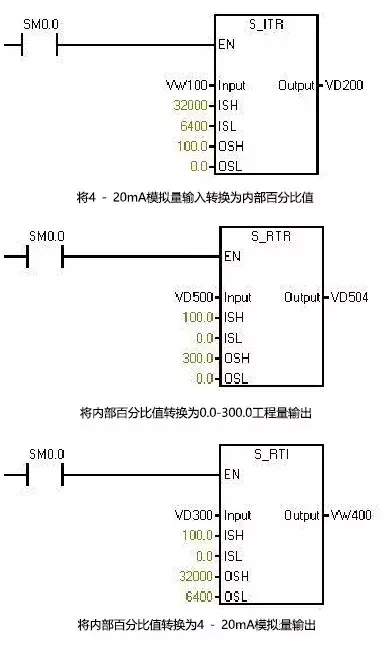

模擬量比例換算指令庫和例子

注意：此指令庫/程序的作者和擁有者對於該軟件的功能性和兼容性不負任何責任。使用該軟件的風險完全由用戶自行承擔。由於它是免費的，所以不提供任何擔保，錯誤糾正和熱線支持，用戶不必為此聯係西門子技術支持與服務部門。 在這個指令庫中，子程序Scale_I_to_R可用來進行模擬量輸入到S7-200內部數據的轉換；子程序Scale_R_I可用於內部數據到模擬量輸出的轉換。
