施耐德PLC知多少？M241 M251常見50問（一）

發布日期：2021-08-27 09:17:35 來源：行業動態瀏覽量：次

1.M241 本體 IO 接線插頭型號是多少？

M241 本體 IO 接頭的型號是 TMAT4CSET。

M241 電源連接器的型號是 TMAT2PSET。

2.M241/M251 支持什麽類型的 SD 卡?

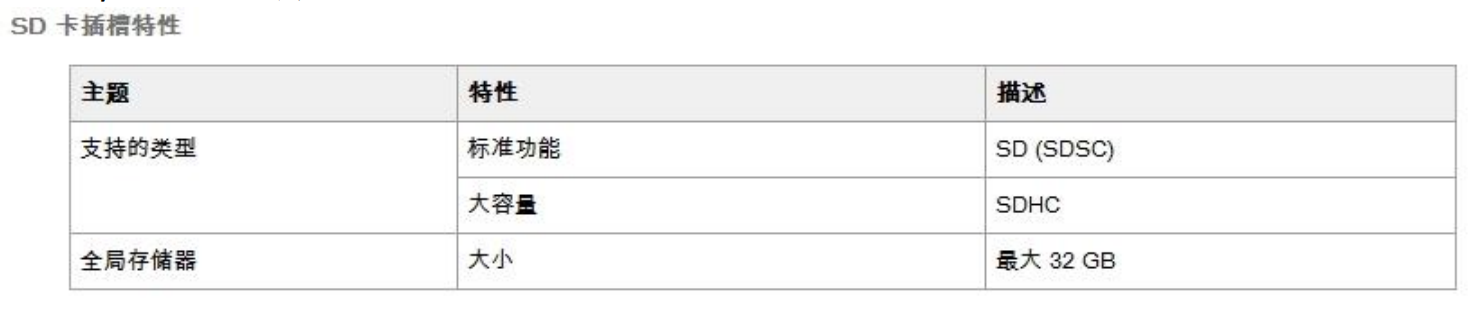

M241/M251 支持的 SD 卡如下:

圖片

3.M241 和 M251 環境工作溫度及儲存環境溫度?

運行環境溫度:- 10...+ 55 oC (+14...+ 131 oF)

儲存環境溫度:- 40...+ 70 oC (- 40...+ 158 oF)

4.M241 串口是否帶隔離?通訊距離多遠?

M241 串口是非隔離的,RS485 通訊最遠 15 米,RS232 最遠 3 米｡

5.M241 處理器指令掃描性能如何？

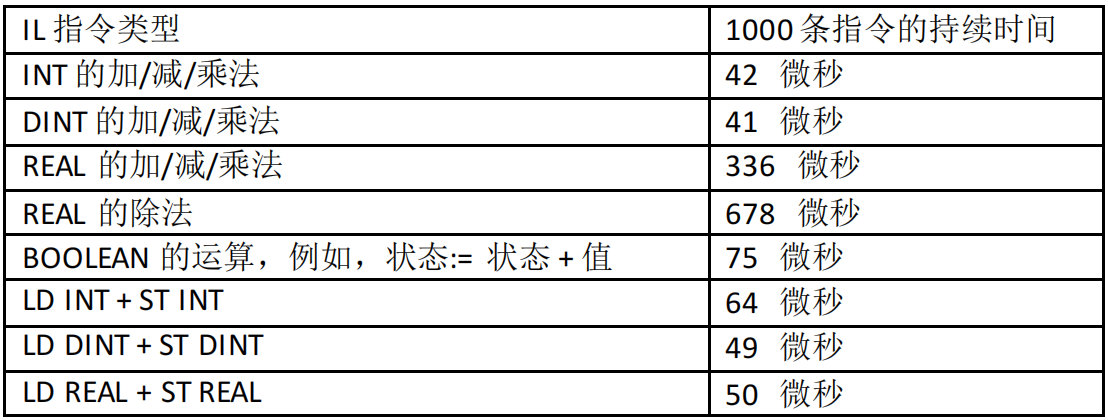

下表顯示了各個邏輯指令的邏輯處理性能：

圖片

通訊和係統處理時間

通訊處理時間因發送/接收的請求數而異。

事件的響應時間

下表中顯示的響應時間是指從觸發外部任務的輸入的信號上升沿到此任務設置的輸出跳變沿的時間。事件任務還在設置輸出前處理 100 條 IL 指令：

6.M241、M251、M258canopen 通訊能帶多少個從站設備？

M241:總線上從站的最大數量 63

M251:總線上從站的最大數量 63

M258:總線上從站的最大數量 63

7.M241 海拔高度是多少？

對於海拔高度，我們沒有曲線，但隻有一個簡單的計算值。正常環境允許的工作溫度範圍為-10…+55°C，高達 2000 米。

海拔高度對 2 個參數有影響：

操作溫度：降溫：1°C/400m（2000m 後每 400m 加一次）

絕緣損耗：150VDC/1000米（2000 年後每 1000 米應增加）

8.M241 控製器的 24VDC 線路是否有內部熔斷器保護？

在 TM241xxxR 中的 24VDC 的內部源不受過載或短路保護。它隻被設計成在濕度、溫度和海拔的常規條件下提供本地輸入。可以保證的最大電源為 400mA，因此具有 0.5A 型 T 型外部保險絲的保護。

9.M241 是否可以連接 NPN 的傳感器?

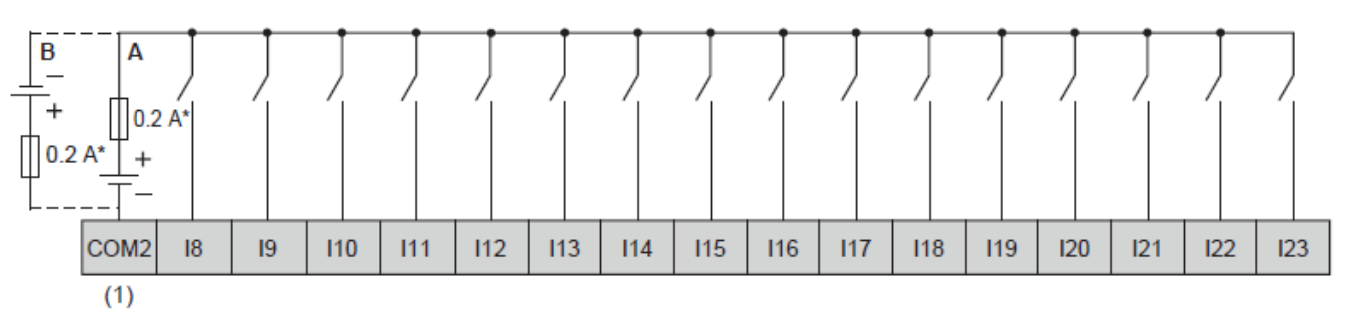

可以連接 NPN 或者 PNP 的傳感器,在接線方式上有所區別,可以參考以下接線圖｡

圖片

10.TM251MESE Modbus TCP iosescanner 最多支持多少個從站設備?

TM251MESE I/O 掃描係統支持多達 64 個現場裝置｡

11.M251 本體自帶 IO 點嗎?

Modicon M251 控製器無內置 I/O,通過 TM3 模塊擴展 I/O,現場設備(如變頻器)和遠程 I/O 還可連接在 CANopen 總線上或以太網端口上｡

12.M251 的環境特性(使用溫度和高度)是多少?

1) 運行環境溫度:- 10...+ 55 oC (+14...+ 131 oF)

2) 儲存環境溫度:- 40...+ 70 oC (- 40...+ 158 oF)

3) 相對濕度:5...95% (無凝露)

4) 正常運行海拔高度:0...2000 m

5) 儲存環境海拔高度:0...3000 m

6) 抗機械壓力能力:

對於 1131: 5...8.4 Hz(振幅 3.5mm);8.4...150 Hz(加速度 1 g)

對於船運:5…13.2 Hz(振幅 1.0mm);13.2...100 Hz(加速度 0.7 g)

13.M251 的以太網口支持 I/O 掃描嗎?

TM251MESE 的以太網2端口支持I/O掃描

14.M251 控製器都內置了一個 Mini-USB 編程端口有什麽用?

1) 編程

2) 調試

3) 維護

此外,此編程口還能為控製器供電,使得控製器沒有外部電源供電時完成應用程序下載或固件更新等工作｡

15.M251 控製器內置串行通信端口是有源還是無源的?

M251 控製器內置的通訊端口提供 5V/200mA 的電源｡

16.M251 的 CPU 自帶的以太網口的默認 IP 地址是多少?

缺省的 IP 地址為

11.11.x.x(對於以太網1)

10.10.x.x(對於以太網2,僅在 TM251MESE 上可用)

.x.x 為 MAC 地址的後 2 組 16 進製轉 10 進製得到
